Frage Kabelanschluss - Pop-out Schalter

Hallo zusammen,
für den Einbau meiner zweiten LifePo4 Batterie musste ich den Gaskasten zerlegen.

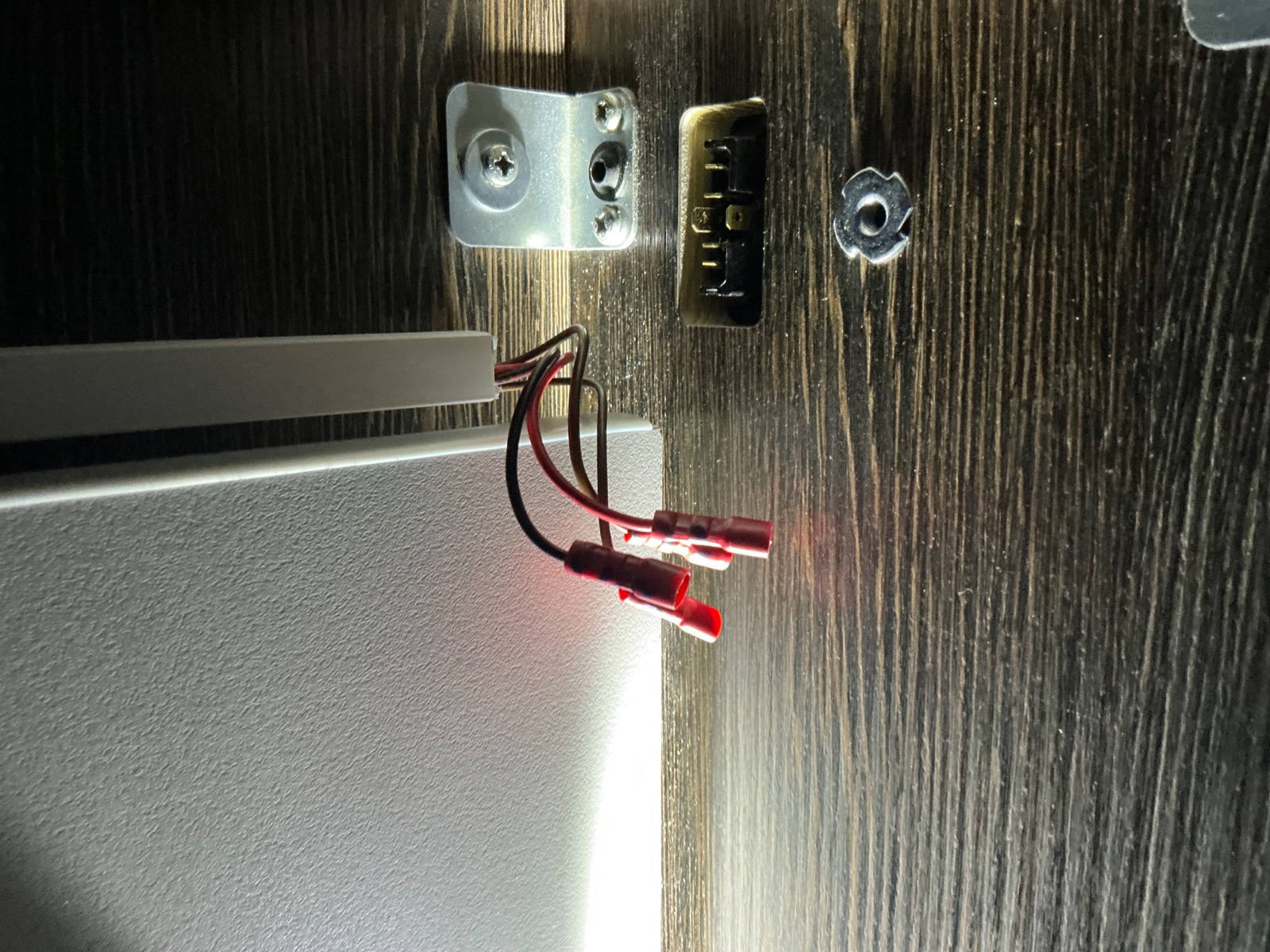

Dafür musste ich auch die 4 Kabel am Pop-Out Schalter entfernen. Leider sind die Fotos die ich von der Anschlussbelegung gemacht habe, nicht mehr auf meinem Handy zu finden.

Hab dann versucht das ganze auszumessen, komme aber auf keinen grünen Zweig. An den Kabeln selber liegt keine vernünftige Spannung an und die 15A Sicherung vorne am Beifahrersitz ist ok.

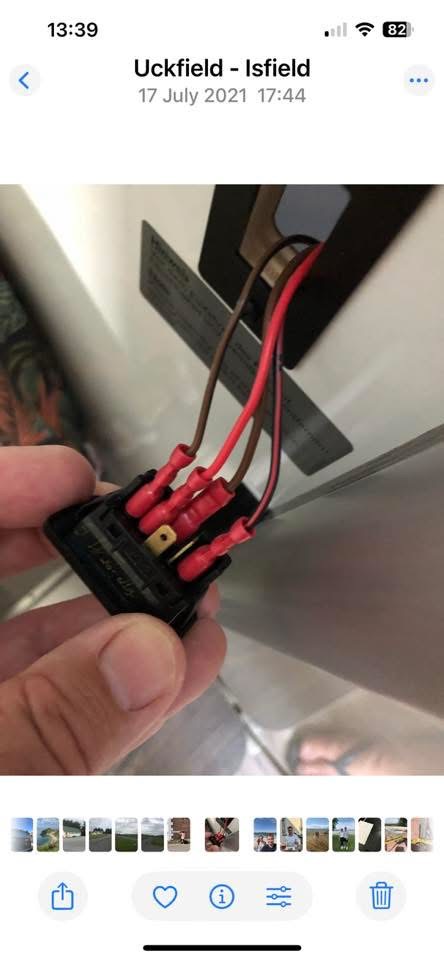

Wäre es möglich das eine(r) von euch mal ein Foto von der Belegung des Schalters macht und mir entweder als PM schickt oder hier im Forum hochlädt?
Das wäre super!

Vielen Dank und viele Grüße
Adi

ist das der von der Toilettenspülung?

Nein, es ist der Schalter mit dem man das Pop-Out ein und ausfährt.

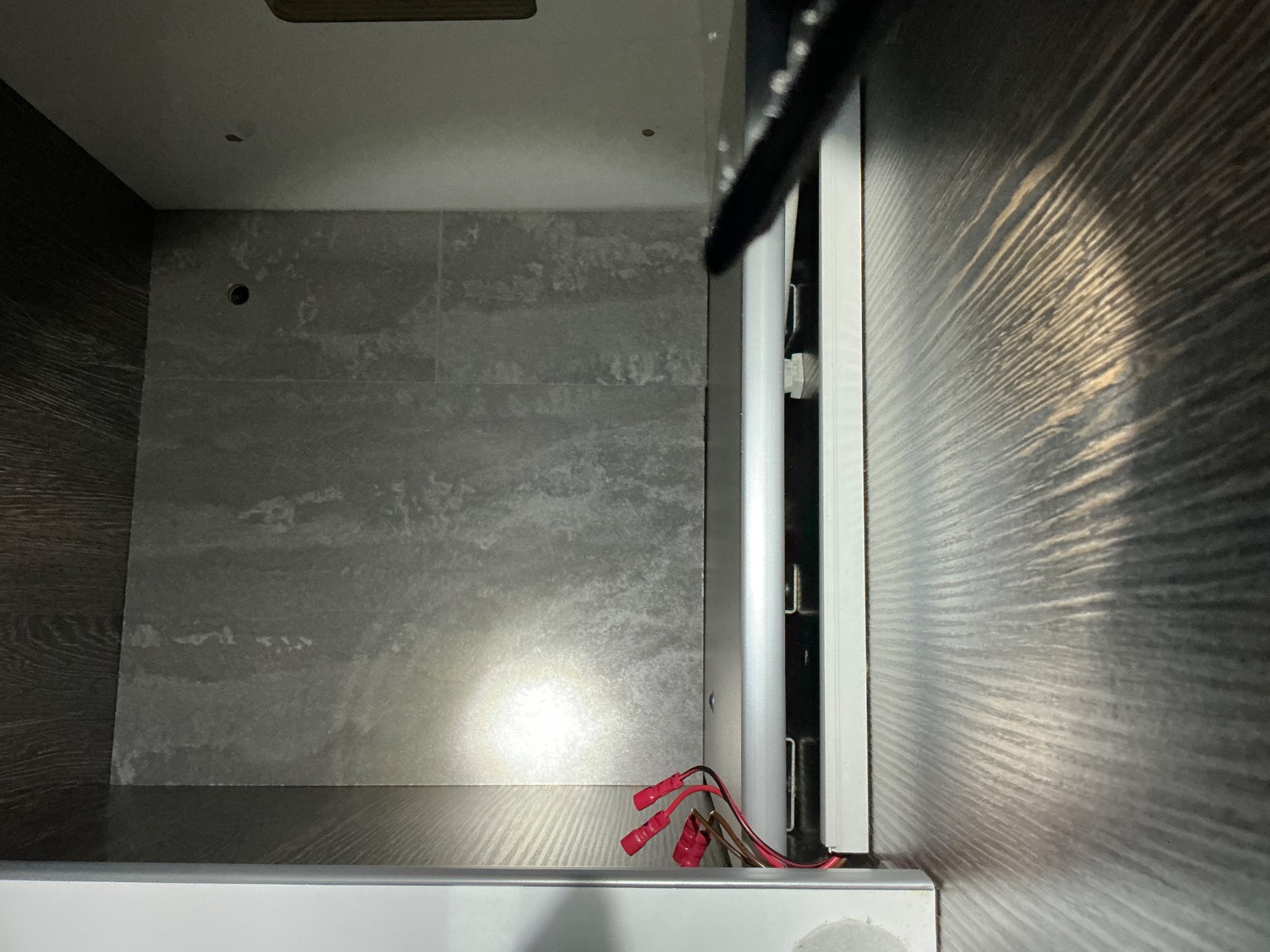

An die Anschlussseite vom Schalter kommt man wenn man die Betthälfte anhebt ( da wo die Gasflasche beim Sven Hedin verbaut ist).
Danke
Grüße


ich würde mal vermuten, das ist + und Masse rein und dann 2 Kabel zum Motor, die einmal +/- bekommen und das andere mal -/+.
Rot und braun könnten + und Masse sein.



Vielen Dank euch allen (auch Dir Jürgen, für die Whatsapp Fotos gestern abend)!

Läuft wieder

Mein Gedankenfehler beim Ausmessen der Leitungen war, das die Masse erst über den Schalter der Bettschlaufe zugeschaltet wird. Wenn man die 12V (rote Leitung) versucht gegen 'nichts' zu messen, wird das nichts.
Wieder was gelernt...

Schönes Wochenende
Grüße
Adi

Adi, du könntest doch Jürgen fragen, ob du hier aussagekräftige Fotos hochladen darfst?

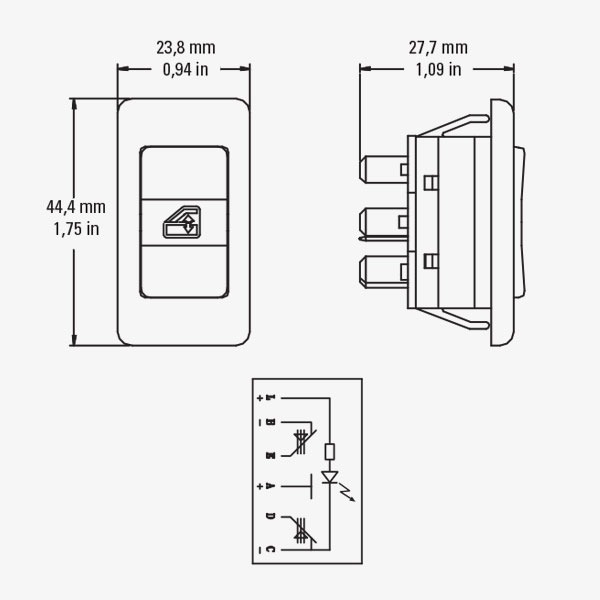

Ergänzend hier einmal die Belegung des
ER.GI Schalters

A = Plus
B = Minus ( ist gebrückt mit C )
C = Minus
D = Motoranschluss Pop Out
E = Motoranschluss Pop Out
L = Beleuchtung des Schalters (nicht belegt)


Schönen Gruß

Harvey, danke für die Zeichnung!
Wobei Westfalia wohl zwei unterschiedliche Schalter verbaut hat. Eine Version mit überwiegend senkrechten Kontaktfahnen und eine Version mit überwiegend waagrechten Kontaktfahnen.
Der Threadersteller hat eine Schalterversion, du zeigst die andere Schalterversion.
