Frage Entriegelung der Rücksitzbank modifizieren

Die Entriegelung der Rücksitzbank zum Umklappen ist ab Werk mit einer Federhülse an die Zugmechanik gekoppelt, die mit der Stoffschlaufe betätigt wird

Schon nach kurzer Zeit hatte sich der nur aufgeklemmte silberne Blechdeckel losgewackelt und ist runtergefallen und die Zugstange hängte sich aus, so dass die Bank sich nicht mehr durch das Zugbändchen entriegeln liess. Das hiess dann: alles hinter der Bank wegräumen (zum Glück haben wir da weder ein Zusatzbett noch einen Schrank), Lampe holen und tauchen, um rauszufinden, wie man die Bank jetzt entriegeln kann und das Ganze wieder reparieren.
Zum Glück geht das durch Betätigen des Mechanismus mit einem Schraubenzieher, sobald man die richtige Stelle gefunden hat. 2 mal ging das gut, die Teile liessen sich in den Ritzen unter der Bank wiederfinden und das Ganze wieder zusammenmontieren. Lästig wars trotzdem, aber man hofft ja, dass es dann trotzdem hält. Leider nicht. Beim dritten Mal waren sowohl der Deckel als auch der Stift verschwunden und nicht mehr zu finden. Ausgerechnet am 3. Urlaubstag.
Mit einer M6 Schraube, die vorne etwas abgefeilt und ausreichend fest in die Bohrung des Schlosses "gekrotzt" wurde, liess sich das notdürftig reparieren (und hat zum Glück die ganzen 5 Wochen Urlaub durchgehalten). Wieder zu Hause, habe ich dann eine dauerhafte Lösung eingesetzt, den Prototyp hatte ich ja jetzt getestet

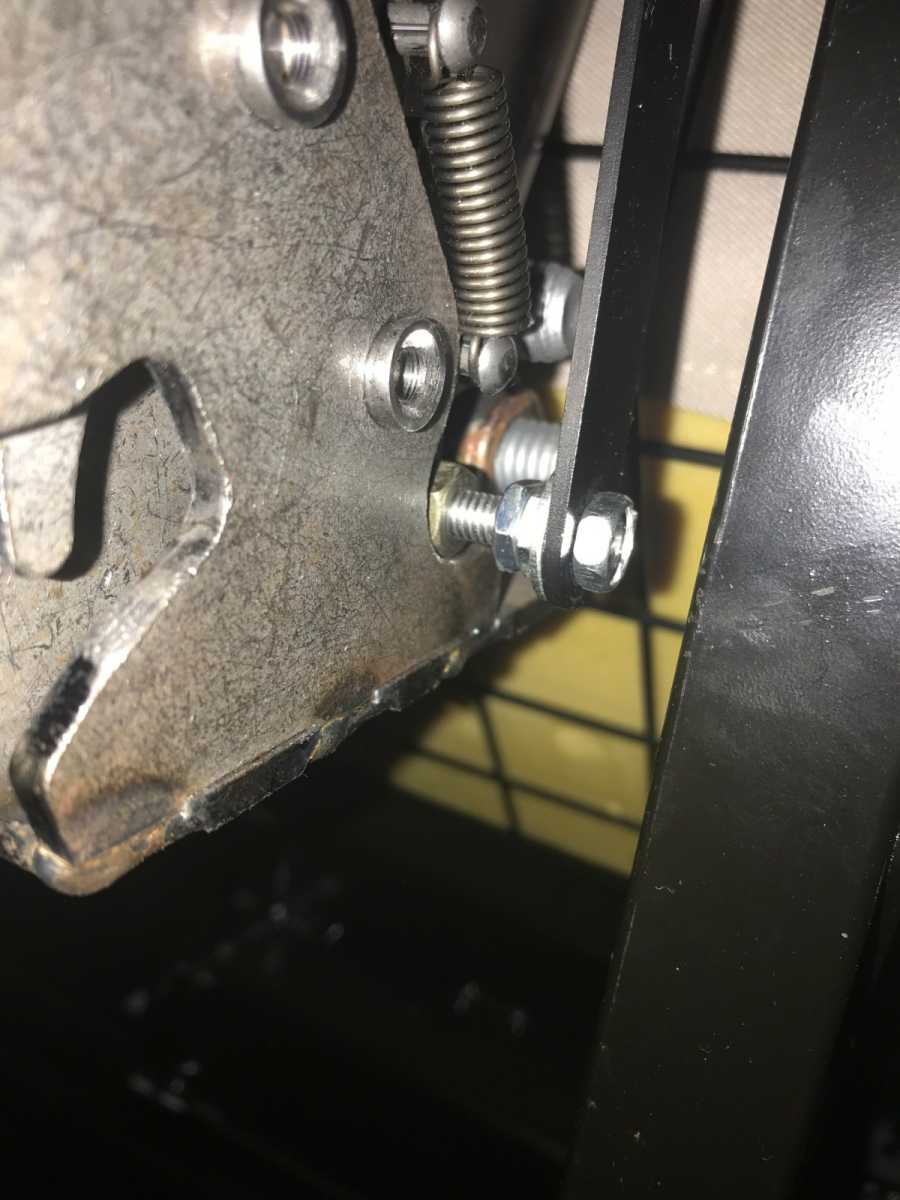

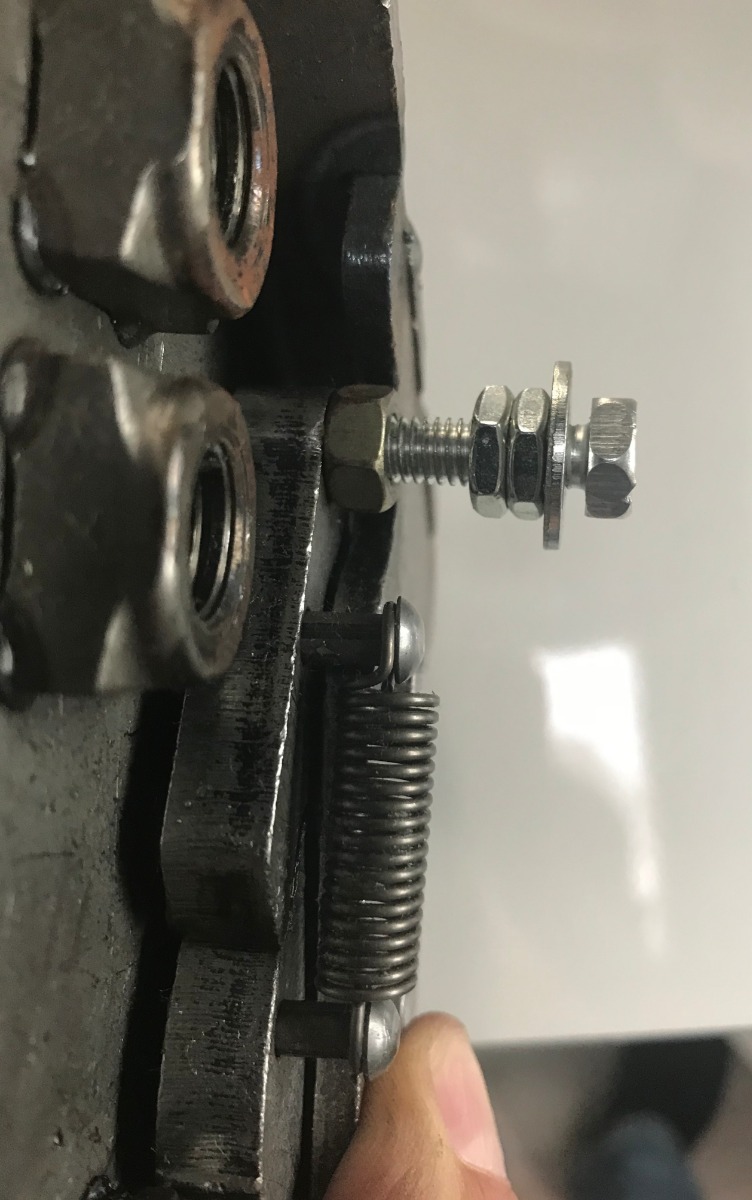

In die Bohrung des Schlossriegels wird ein M6 Gewinde geschnitten und eine Schraube mit der richtigen Länge eingeschraubt. Die Mutter kontert das Ganze, so dass sich da nichts aufdreht. Auch die beiden Muttern an dem kleinen Hebelchen, das zu der Drehstange führt, sind nur zum Kontern da, damit dieses drehbar bleibt. Das Hebelchen sitzt zwar fest auf dem Gewinde der Schraube, lässt sich aber, nachdem die Schraube am Gewindeende angekommen ist, gut drehen. Man könnte es auch etwas Aufbohren, ist aber eigentlich nicht nötig.

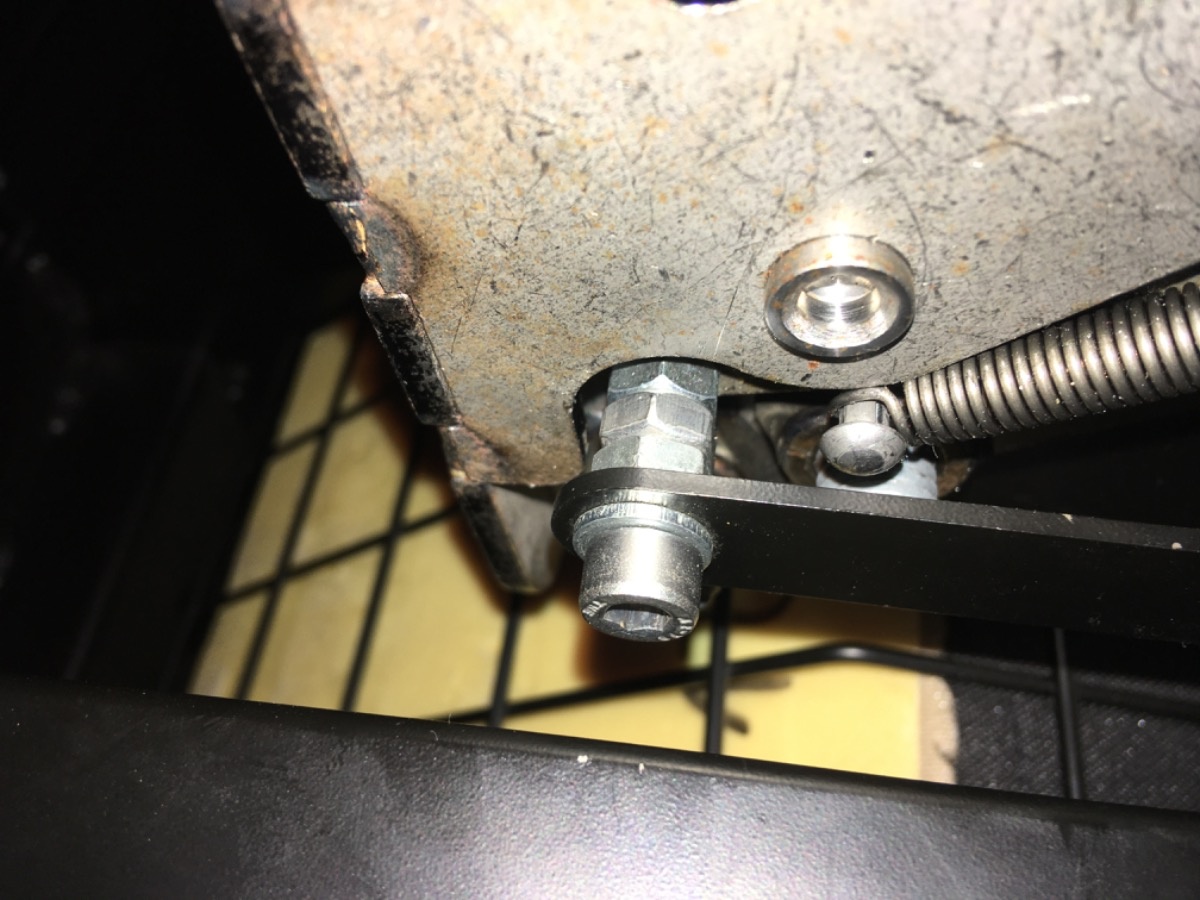

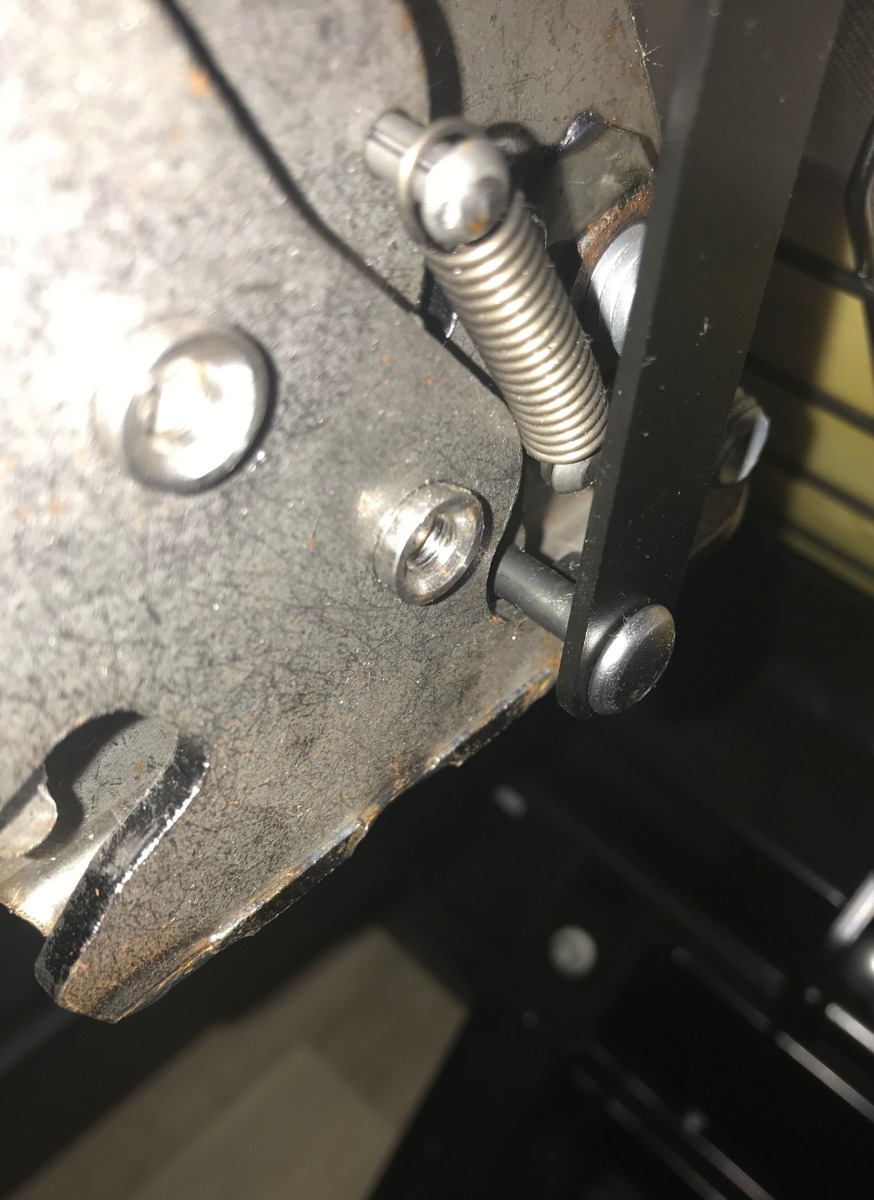

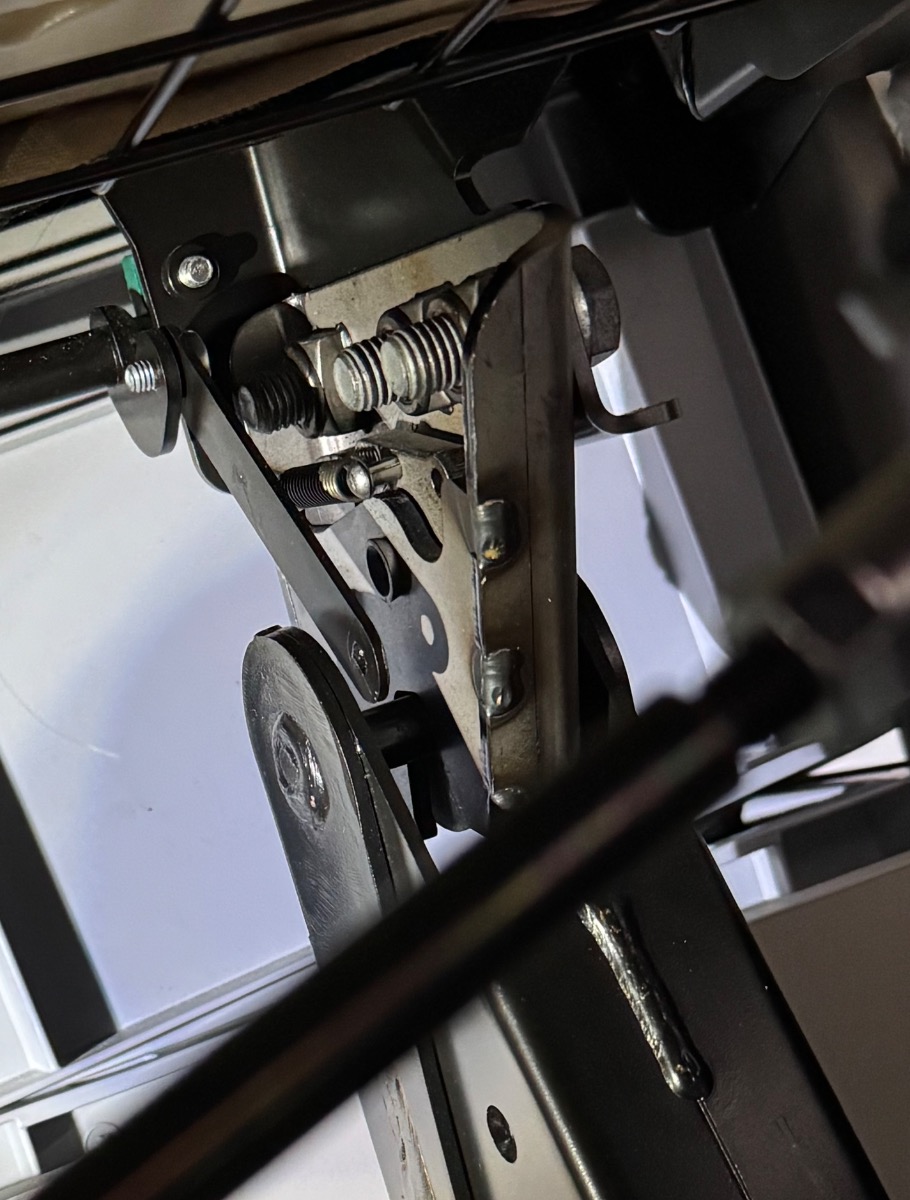

Und hier im eingebauten Zustand. Die Schlösser werden zum Schneiden des Gewindes ausgebaut, dazu müssen die drei dicken Schrauben rausgedreht werden, das ist aber problemlos. Am Schluss alles so justieren, dass beide Schlösser richtig einrasten und verriegeln und auch das Öffnen leichtgängig ist.
Zeitaufwand für beide Seiten ca. 1h. Da der neue Club Joker auch so eine Rücksitzbank hat, ist das möglicherweise dort auch relevant.

Hej Mike,

danke für die Bilder und die hervorragende Beschreibung

Falls du nochmal dran musst, würde ich zusätzlich ein paar Tropfen Schraubensicherung empfehlen - z.B. Loctite mittelfest - schaut aber auch so schon deutlich besser aus als Original ...

Grüsse norge

Moin zusammen, wir hatten das Problem auch. Allerdings haben wir den Schrank dahinter sodass an den Mechanismus zu kommen nicht so leicht ist.
An der unteren Seite der Sitzbank (hinten) gibt es eine Plastik Abdeckung die entfernbar ist. Dann arm langmachen und mit nem Schraubendreher als Verlängerung den Mechanismus lösen.

Leider ist der Bolzen bloß per presspassung gesichert. Muss man regelmäßig in Augenschein nehmen oder eben den Umbau von oben.

Gruß Mathias

Vergiss die Presspassung. Hatte ich auch drauf gehofft, s.o. Wenns einmal rausgerutscht ist, rutscht es auch mehrmals.

Hallo Mike,

Danke für den Tipp mit der M6 Gewindebohrung im Schlossriegel. Ich bin schon mehrere Monate mit einer Notentriegelungsstrippe rumgefahren, da sich die Passfeder immer wieder löste. Und irgendwann ist mir die Notentriegelung gerissen. Das war der Punkt an dem ich dann deine Lösung umgesetzt habe.

Grüße aus Berlin

Daniel

So, jetzt hat es mich auch erwischt. Natürlich im Urlaub mit zig wichtigen Sachen unter der Rückbank und im Schrank.. Zum Glück hatte ich nicht alles Werkzeug unter der Rückbank und konnte das Seitenteil zum Gang hin entfernen, hab dann die primitive Entriegelungsmechank verstanden und den Bolzen wieder notdürftig reingeschoben. Dabei is mir natürlich das wahnsinnig dünne Teil aus Kunststoff gerissen. Da muss man echt höllisch aufpassen...
Wie kann man so eine Sollbruchstelle in eine ansonsten robust aussehende Klappmechanik einbauen?!?

Sobald ich wieder daheim bin werde ich deine Lösung 1:1 nachbauen, vielen Dank für die tolle Beschreibung! Hab den Post leider erst später gesehen, hätte mit das Grübeln wie man es besser machen könnte sonst gespart

Habe das gleiche Problem. Werde nach meiner Rückkehr den Umbau durchführen.
Viele Grüße
Jings

Hallo, mir ist es auch passiert, die Sitzbank löst sich nicht, für mich hört sich der Umbau sehr kompliziert an, kennt jemand, eine Adresse in Köln ( Werkstatt ), der mir helfen könnte, liebe Grüße Petra

Servus, gleiches Problem bei uns. Wir stehen aktuell in Norwegen und bekommen die Sitzbank nicht vor. Ich komme ganz schwierig mit von vorn an den Mechanismus und weiß allerdings nicht wo ich da mit dem Schraubenzieher ansetzen soll. Muss der Bereich bewegt werden, wo eigentlich diese Splinte drin gewesen sind? Viele Grüße

Ja genau, dort wo die Stifte waren. Bei uns war es eher schwierig an die hintere Verriegelung zu kommen. Dazu musste die Verkleidung um den Sitz weg und dann mit langem Arm und Schraubenzieher zur hinteren Verriegelung.

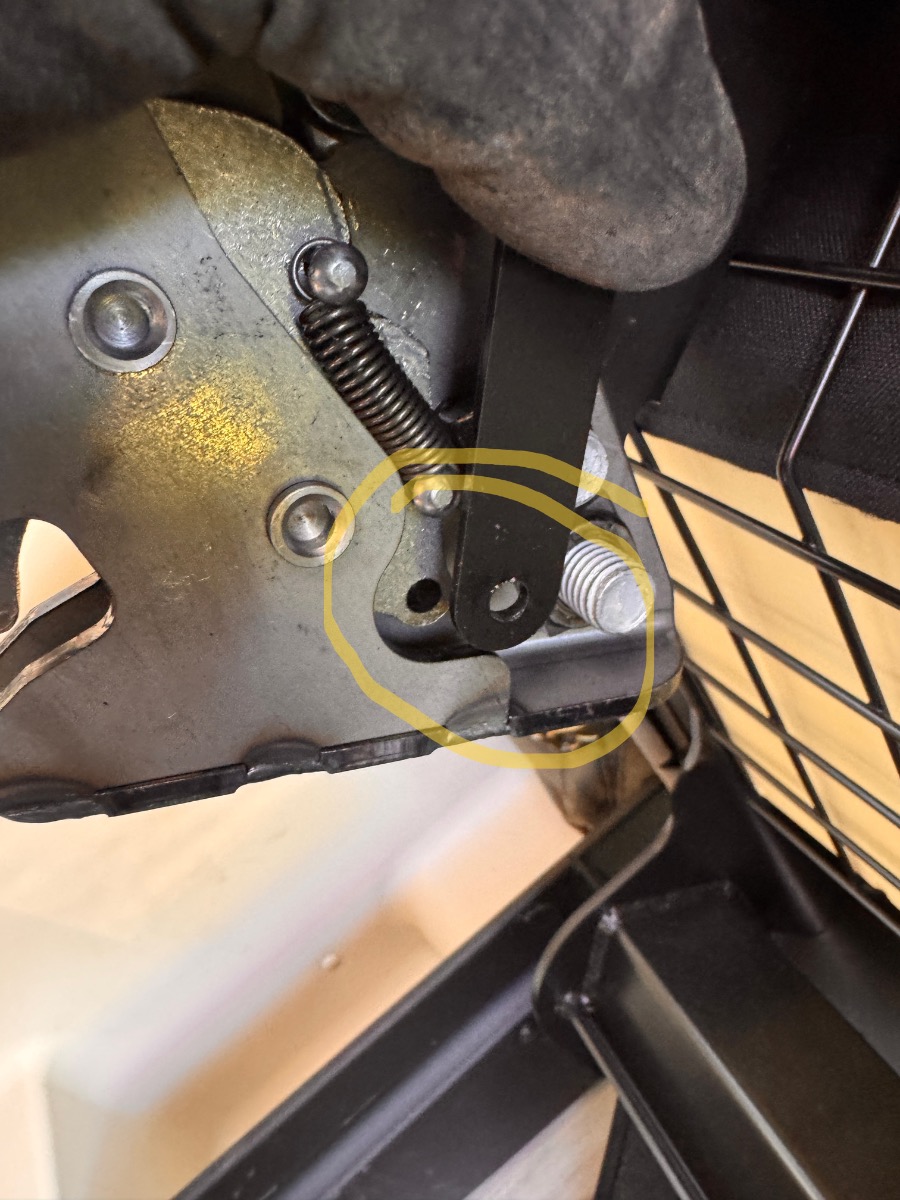

Auf dem Foto siehst du die hintere Verriegelung. Das graue Loch ist die hintere Verriegelung, das schwarze Loch die Verbindungsstange zur vorderen.

Die Mechanik im grauen Teil muss zur Entriegelung gelöst werden. Zum Beispiel mit einem Schraubenzieher im Loch.

Die Hülse (oder eben andere Lösung) muss dann wieder durch die beiden Löcher in die Verriegelung.
